Switch Industrial Administrable L2+, 8 Puertos 1G SFP, 2 Puertos TP Gigabit, (-40 ~75 grados C)

Descripción

Conmutador de puerto de fibra múltiple SFP para el crecimiento de redes de largo alcance de la industria y las telecomunicaciones

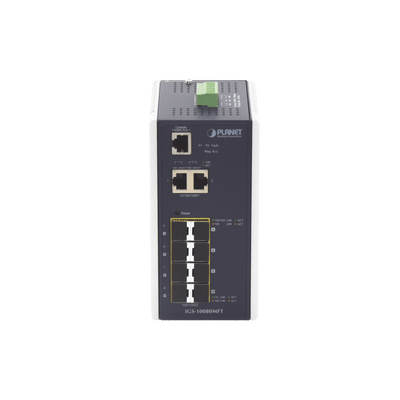

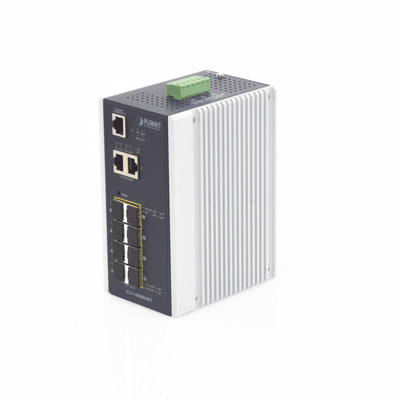

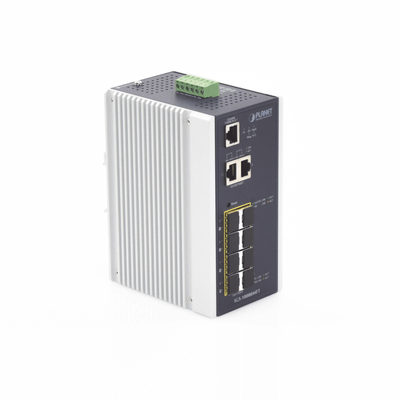

PLANET IGS-10080MFT es un conmutador Ethernet gestionable de Gigabit completo de 10 puertos industrial especialmente diseñado para construir una red troncal Gigabit completa para transmitir datos confiables de alta velocidad en entornos exigentes de la industria pesada y también puede reenviar datos a una red remota a través de fibra óptica. Proporciona dos puertos de fibra óptica SFP 100/1000 / 2500BASE-X y seis 100 / 1000BASE-X SFP , dos interfaces de cobre 10/100 / 1000BASE-T adicionales entregadas en una carcasa resistente IP30 con sistema de alimentación redundante. Al poder funcionar en un rango de temperatura de -40 a 75 grados C , el IGS-10080MFT se puede colocar en casi cualquier entorno hostil.

Conmutador administrado de función completa IPv6 / IPv4 para redes de automatización de edificios
El IGS-10080MFT es la solución ideal para satisfacer la demanda del conmutador Ethernet Gigabit de administración IPv6, especialmente en el entorno industrial reforzado. Admite funciones de administración de IPv4 e IPv6 y puede funcionar con la estructura de red original. El IGS-10080MFT proporciona conmutación y redundancia de datos de capa 2 a capa 4, control de tráfico de calidad de servicio, control y autenticación de acceso a la red y funciones de administración segura para proteger la conectividad de red industrial y de automatización del cliente.

Recuperación rápida a una red Ethernet redundante
El IGS-10080MFT presenta una sólida capacidad de recuperación automática para evitar interrupciones e intrusiones externas. IncorporaRapid Spanning Protocol (RSTP), Multiple Spanning Tree (MSTP), así como la función de protección de bucle que apagará interfaces Ethernet específicas cuando el sistema detecte un bucle. La agregación de enlaces de puertos dinámicos y el sistema de energía redundante se proporcionan a la red de automatización industrial de los clientes para mejorar la confiabilidad y el tiempo de actividad del sistema en los duros entornos de fábrica. Protege en gran medida la red industrial del cliente con capacidad de recuperación de conmutación que se utiliza para implementar arquitecturas de anillo tolerantes a fallas.

Modbus TCP proporciona conectividad de red flexible para la automatización de fábricas

Con el protocolo Modbus TCP / IP compatible , el IGS-10080MFT puede integrarse fácilmente con sistemas SCADA , sistemas HMI y otros sistemas de adquisición de datos en plantas de fábrica. Permite a los administradores para supervisar a distancia del interruptor de Ethernet industrial de la información operativa , la información de puerto , estado de la comunicación , y la DI y DO de estado , por lo tanto lograr fácilmente el seguimiento y el mantenimiento de toda la fábrica mejorada.

Solución flexible y ampliable

Las 8 ranuras mini-GBIC integradas del IGS-10080MFT admiten módulos de fibra óptica 100/1000 / 2500BASE-X SFP (factor de forma pequeño conectable) de triple velocidad en el puerto 3 y el puerto 4, mientras que los puertos 5 a 10 admiten módulos de doble velocidad. Speed ​​100 / 1000BASE-X módulos de fibra óptica SFP (factor de forma pequeño conectable), lo que significa que el administrador ahora puede elegir de manera flexible el transceptor SFP adecuado según la distancia de transmisión o la velocidad de transmisión requerida para extender la red de manera eficiente.

Protocolo de tiempo de precisión 1588 para redes de computación industrial

El IGS-10080MFT está diseñado para aplicaciones de telecomunicaciones y Ethernet de operador, y admite la entrega de servicios MEF y soluciones de temporización sobre paquetes para el Protocolo de tiempo de precisión IEEE 1588 y Ethernet síncrona. El protocolo puede sincronizar con precisión varios relojes en una red.

Puerto físico

• 2 puertos Ethernet 10/100 / 1000BASE-T (puerto 1 al puerto 2)
• 2 puertos SFP mini-GBIC 100/1000 / 2500BASE-X (puerto 3 al puerto 4)
• 6 puertos SFP mini-GBIC 100 / 1000BASE-X (puerto 5 al puerto 10)

Caja industrial / instalación

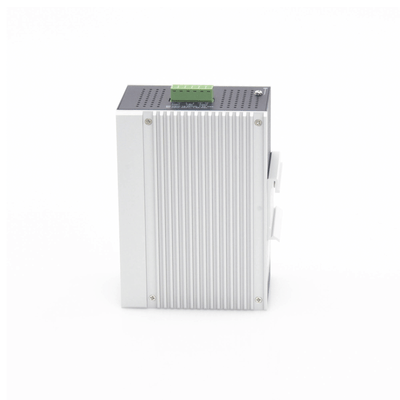

• Protección de caja de aluminio IP30

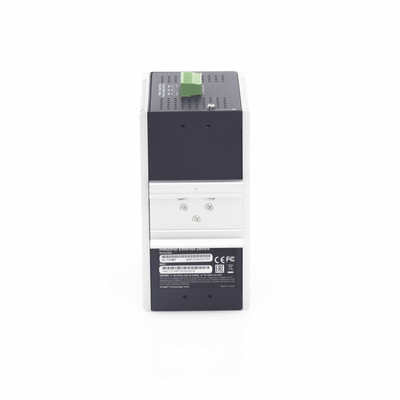

• Diseño de montaje en pared y riel DIN
• Diseño de energía redundante

– 12 a 48 V CC, alimentación redundante con función de protección contra inversión de polaridad– Adaptador de corriente AC 24V aceptable

• Soporta protección EFT 6000 VDC para línea eléctrica
• Admite protección ESD Ethernet de 6000 V CC
• -40 a 75 grados C de temperatura de funcionamiento

Protocolo industrial

• Modbus TCP para monitoreo en tiempo real en sistema SCADA
• IEEE 1588v2 PTP (Protocolo de tiempo de precisión)

Características de la capa 2

• Evita la pérdida de paquetes con contrapresión (Half-Duplex) y control de flujo de tramas IEEE 802.3x PAUSE (Full-Duplex)
• El alto rendimiento de la arquitectura Store-and-Forward y el filtrado Runt / CRC eliminan los paquetes erróneos para optimizar el ancho de banda de la red
• Soporte de Storm Control

– Multicast / Unicast desconocido

• Soporta VLAN

  – VLAN etiquetada IEEE 802.1Q

  – Hasta 255 grupos de VLAN, de 4095 ID de VLAN

  – Soporte de puenteo de proveedor (VLAN Q-in-Q) (IEEE 802.1ad)

  – VLAN privada

  – VLAN basada en protocolo

  – VLAN basada en MAC

  – VLAN de voz

• Admite el protocolo de árbol de expansión

– STP, IEEE 802.1D Spanning Tree Protocol – RSTP, IEEE 802.1w Rapid Spanning Tree Protocol – MSTP, IEEE 802.1s Multiple Spanning Tree Protocol, spanning tree por VLAN – BPDU Guard

• Admite agregación de enlaces

– Protocolo de control de agregación de enlaces 802.3ad (LACP)– Cisco ether-channel (troncal estática)– Máximo 5 grupos de troncales, hasta 10 puertos por grupo de troncales– Ancho de banda de hasta 26 Gbps (modo dúplex)

• Proporciona Port Mirror (muchos a 1)
• Port Mirroring para monitorear el tráfico entrante o saliente en un puerto en particular
• Admite ERPS (conmutación de protección de anillo Ethernet)

Calidad de servicio

• Control de ancho de banda de Ingress Shaper y Egress Rate Limit por puerto
• 8 colas de prioridad en todos los puertos del switch
• Clasificación de tráfico

– CoS IEEE 802.1p– Precedencia IP TOS / DSCP / IP– Número de puerto IP TCP / UDP– Aplicación de red típica

• Políticas CoS de prioridad estricta y Round Robin ponderado (WRR)
• Admite QoS y control de ancho de banda de entrada / salida en cada puerto
• Políticas de vigilancia del tráfico en el puerto del conmutador
• Remarketing DSCP

Multidifusión

• Soporta IGMP Snooping v1, v2 y v3
• Soporta MLD Snooping v1 y v2
• Compatibilidad con el modo de consulta
• Filtrado de puertos IGMP Snooping
• Filtrado de puertos MLD Snooping
• MVR (registro de VLAN de multidifusión)

Seguridad

• Autenticación de acceso a la red IEEE 802.1x basada en puerto / basada en MAC
• Cliente RADIUS incorporado para cooperar con los servidores RADIUS
• Autenticación de acceso de usuarios de inicio de sesión TACACS +
• Autenticación de acceso de usuarios RADIUS / TACACS +
• Lista de control de acceso basada en IP (ACL)
• Lista de control de acceso basada en MAC
• Enlace de dirección MAC / IP de origen
• Inspección de DHCP para filtrar mensajes DHCP no confiables
• La inspección dinámica de ARP descarta los paquetes ARP con una dirección MAC inválida a un enlace de dirección IP
• IP Source Guard evita los ataques de suplantación de IP
• Protección de bucle
• Gestión de acceso a la dirección IP para evitar intrusos no autorizados

administración

• Interfaces de conmutación / administración

– Gestión de conmutadores web – Gestión remota de Telnet– Gestión de conmutadores SNMP v1, v2c y v3– Acceso seguro SSH / SSL

• Cuatro grupos RMON (historial, estadísticas, alarmas y eventos)
• Gestión de direcciones IP / NTP / DNS IPv6
• Cliente TFTP (Trivial File Transfer Protocol) integrado
• BOOTP y DHCP para la asignación de direcciones IP
• Carga / descarga de firmware a través de HTTP / TFTP
• Relé DHCP
• Opción DHCP 82
• Control de niveles de privilegios de usuario
• NTP (Protocolo de tiempo de red)
• PTP (Protocolo de tiempo de precisión)
• Protocolo Link Layer Discovery Protocol (LLDP)
• La tecnología de diagnóstico de cables proporciona el mecanismo para detectar e informar posibles problemas de cableado
• Botón de reinicio para reiniciar el sistema o restablecer los valores predeterminados de fábrica
• PLANET Smart Discovery Utility para la gestión de despliegues
